今回は宮城県栗原市にある、企業の私有発電所を紹介いたします。

　この川口第一発電所は、細倉鉱山の坑内用機械や精錬設備を動かすためにつくられたものです。私企業が使うため、一般家庭が使用する送電線とは繋がっていません。専用の送電線を利用して、直接細倉鉱山へ電気を届けています。

　さて、発電所の設備について見ていきましょう。水力発電所データベースによれば、花山ダムから取水して、落差を作ってから別の場所で発電するダム水路式の発電所です。途中に一か所だけ、谷をまたぐ水路橋が確認できます。GoogleMapでも確認することができますが、鉄管をコンクリートの台座で支えるタイプです。

　そして、花山ダムから1kmほど離れた場所に落差を作って発電をしています。水圧鉄管は一本で、建屋の直前で道路をくぐる構造になっています。
　周囲は段丘崖の下に作られた集落で、家並みの中で唐突に水圧鉄管が現れる感じでした。

　発電所建屋は運転開始当初からのもののようで、一種の風格すらあります。ところどころの窓や入り口部分だけ近代化されているのが面白いですね。

　発電所の放水路側には、変電・送電設備があります。5年前は、この部分の電柱が木で出来ていて、非常に驚きました。しかし、今年行ってみると、コンクリートに建て替えられていて残念でした。しかし、安定した電気の供給のためには必要なので、ノスタルジーに浸っているわけにもいきません。

　この送電線が向かう先は、細倉鉱山の事業所です。ここは明治時代から錫と鉛の一大鉱山として発展してきました。昭和の半ばに閉山した後は、鉛の精錬設備を活かして鉛バッテリーのリサイクルを行っています。

　小さな落差の小さい発電所ですが、決して小さくない電力を鉱山に送り続けているこの川口第一発電所。これからも末永く稼働してもらいたいです。

　伊那・木曽路電力紀行も折り返し、今日は2日目の一番最初である泰阜発電所を紹介します。

　中部電力泰阜発電所は、天竜川の本流に作られたダム式発電所です。泰阜ダムで作った落差を、すぐ下流に建設された発電所で電気に変換します。外観は直線基調でシンプルながら、上部に円形の換気窓を持つなどエレガントな印象を受ける発電所です。

　私がこの発電所で最も魅力的だと思うのが、飯田線の隣へ作られた巨大なサージタンクです。

　サージタンクの役割は、設備の保護にあります。水力発電所が緊急停止するとき、それまで勢い良く流れていた水流が水車の直前で一気に止められます。すると、行き場をなくした水の慣性で、管内の圧力が急激に高まるのです。
　この急峻な圧力の上昇を水撃作用(ウォーターハンマー)と呼びます。
　この現象を抑制するには、途中に遊びを設けて圧力を逃がすことが必要です。そのために水圧鉄管の途中に設置される設備がサージタンクです。
　サージタンクは水圧がかかっている箇所に設置されるため、開口部は鉄管路の入り口より高くないといけません。そのため、遠目からでも目立つ巨大な構造物となることが多々あります。

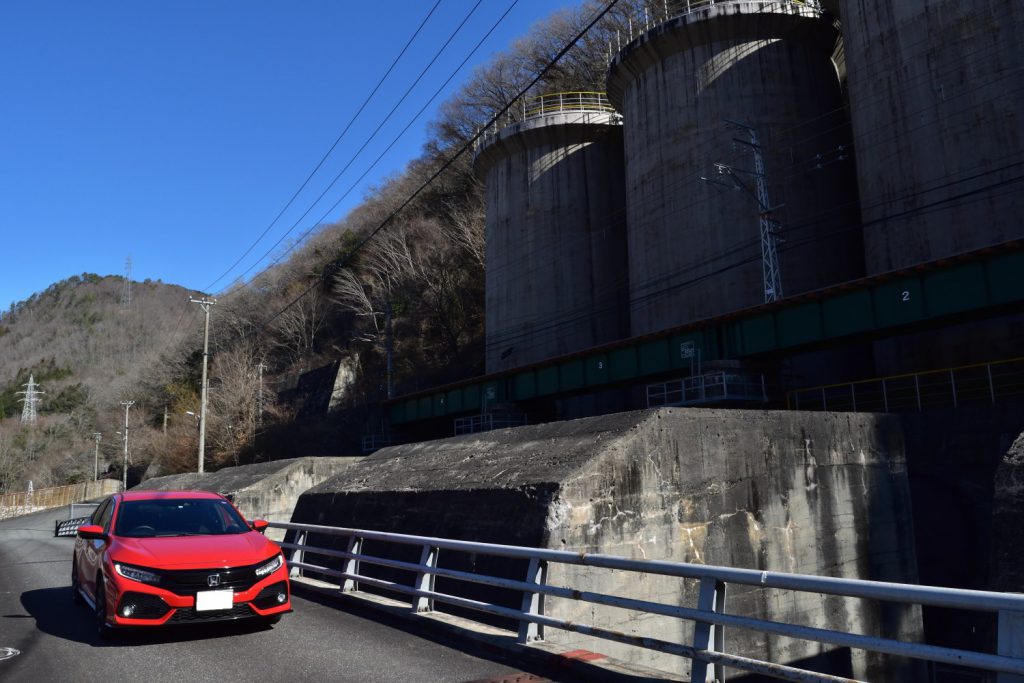

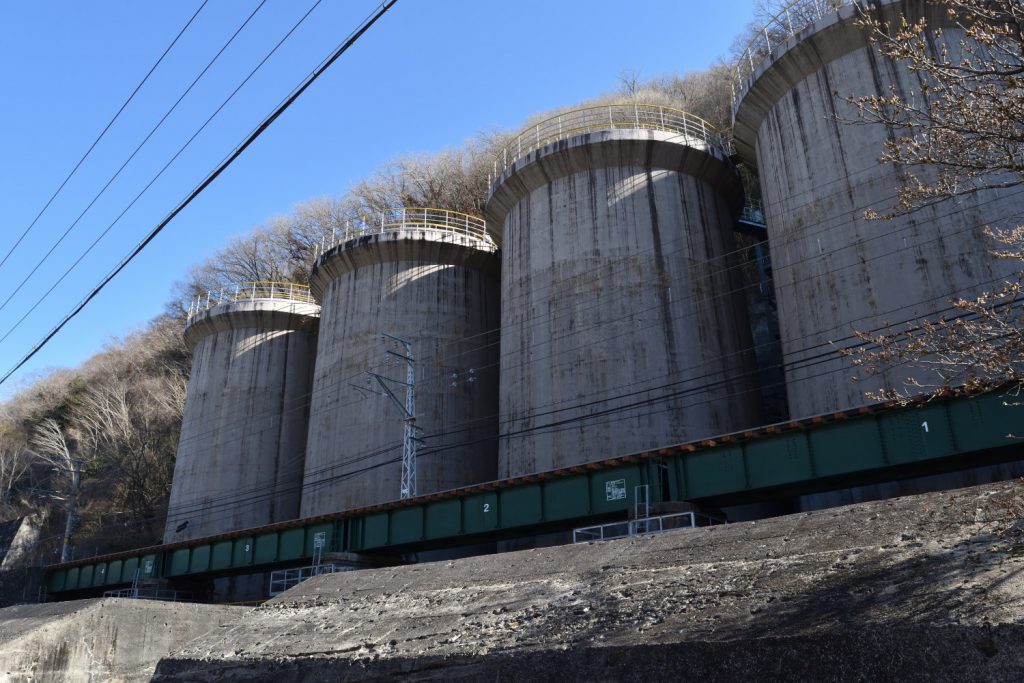

　この泰阜発電所のサージタンクは、流量が大きい鉄管路の途中に設置されているため直径が巨大で、しかも4本あることから非常に存在感のある設備です。

　実は、この場所に私が来たのは初めてではありません。2012年に飯田線に乗ったことがあり、すぐ脇を通過したことがあるのです。その時は咄嗟のことで記録はできませんでしたが、そのマッシヴさに衝撃を受け、ずっと私の心に鮮烈なイメージを残していました。

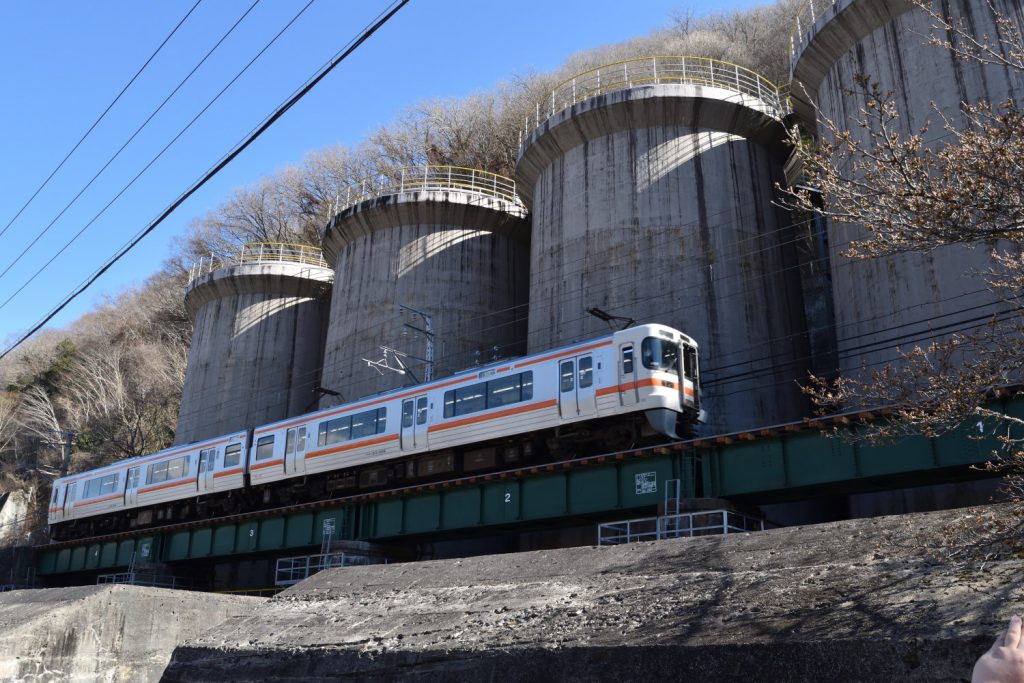

　それから月日は流れ、7年の後にゆっくりとサージタンクを観察することができました。折しも飯田線の電車が通過したので、その巨大さを強調できた構図で今回は締めたいと思います。

　権兵衛峠を下って伊那谷へ降りた我々は、中央道を使って一路南へ進路を変えました。途中駒ケ岳PAなどがありましたが、それらを飛ばして一目散に発電所へ向かいます。
　伊那谷最初の発電所は、福沢桃介が最後に手掛けた南向(みなみかた)発電所です。本シリーズの導入で彼を紹介しましたが、木曽川だけではなく天竜川の開発も行っていました。

　南向発電所は、ひらけた県道のそばの、段丘崖の下にあります。ちょっとした落差に見えますが、約13km上流から取水し水車を回しています。
　アクセスしやすい場所にあるせいか、正面は芝生が整備されていてまるで公園のようです。入り口には福沢桃介の胸像と彼がのこした言葉「水而火成」が飾られています。これは福沢桃介が好んで使っていたもので、「水を以て火となす」という意味です。

　黎明期の電力事業は都市部の電灯需要が主であったため、火力発電所からごく近い範囲へ送電していましたが、需要が電灯だけでなく工場や電車などの動力に移り変わると、より経済的に大電力を得ることができる水力発電へ移行しようという動きが出てきました。この言葉は、福沢桃介が水力発電所の建設によって発電事業を成功させようとする気概にあふれた言葉だと思います。

　さて、発電所の外観を見ていきましょう。正面から見ると、クリーム色の外壁に直線的な窓が設けられたシンプルさがありながら、ところどころに入れられた突起や半円の窓が面に表情を与えてくれています。木曽川の桃山発電所にも似た外観ですね。大同電力の息吹を感じる外観です。
　 建屋のすべて後ろに水圧鉄管や変電設備が集約されているので、正面から見るとまるで文化施設のような印象を受けます。

斜めから見ると、斜面に設置されたマッシヴな水圧鉄管や、オリジナルと思われる鉄構が少しだけ見えるのが、興味をそそります。

　次回は少し下流へ行った場所にある、長野県企業局小渋第二発電所の鉄塔を紹介する予定です。

　関東地方は梅雨真っ盛り、すっきりしない天気が続く中皆さまいかがお過ごしでしょうか。仙台にいた頃は7月末が梅雨の時期で、考査期間がその憂鬱さに輪をかけていたのを思い出します。
　さて、そんな時期にぴったり…ではないかもしれませんが桜のお話しです。

　「わに塚の桜」をご存知でしょうか。山梨県韮崎市にある一本桜で、これまで郵政省のポスターやテレビドラマのタイトルバックとして多くの人の眼に止まってきました。
　そんな桜になぜ私が着目したかというと、なんとすぐ隣に趣のある送電鉄塔が建っているからなのです。

　その名も東京電力天竜東幹線で、長野の伊那松島から山梨を結び、そこから首都圏まで電気を供給する長大幹線の一翼を担っています。いつも使っている電気が、 発電所から桜を掠めて来ているのかもしれないと想像すれば、コンセントにプラグを挿入するだけで春を感じられるでしょう。

　この日は首都圏に住む鉄塔マニアと予定を合わせて、早朝の中央自動車道をひた走り韮崎に到着しました。

　着いたのは午前10時過ぎで、ちょうど満開になった桜の周りには、カメラを構えた人がたくさんいました。

　ほとんどの人は構図に桜だけを入れるために試行錯誤していましたが、こちらは鉄塔がメインなので何のその。電線・人間どんと来いという意気込みで、歩きながら無造作に桜を撮っていきます。

　この日は暖かいを通り越して少し暑く感じるような天気で、空が乳白色にかすんでしまいました。そのため、晴天でありながらも八ヶ岳を望むことができませんでした。順光を狙ってもちょっと色が弱かったのが残念でしたね。

　どんどん近づいていくと、人がぎっちり詰まっていい画角を狙いにくくなります。また、多くの人が鉄塔のことを邪魔だと言っているのが聞こえてきました。しかし、私にとっては鉄塔が主目的なのです。むしろ鉄塔を桜と一緒に取り入れようと、積極的にいろいろな角度を試していました。

　さて、鉄塔の話に戻りますが、名前は天竜東幹線No. 186鉄塔でした。真下は虎ロープで立ち入りが規制されています。しかし、すぐ先に撮影スペースがあったため、順光の送電鉄塔を正面から間近に見ることができました。腕金取り付け部の主材が垂直になっているクラシカルなデザインです。

　はるか昔からこの地に暮らす人たちの生活を見守ってきた桜と、明治の近代化以降に現れた武骨な送電鉄塔。
　今は鉄塔と桜が静かにたたずんでいますが、建設までにどんなドラマがあったのだろうかと思うと、想像が尽きません。
　いつか大河ドラマになったりしないかなぁ、などと考えながら、梅雨空を眺めています。

　阿寺森林鉄道の廃橋を見学した後は寝覚発電所に向かい、国道361号線の権兵衛峠を抜けて伊那谷へ抜けました。この峠は中部電力と連系している関西電力の送電線も越えているので、移動と撮影を一度にこなせて一石二鳥です。

　今回の旅行で最も積雪のおそれがある場所がここで、日程が決まってから2週間は固唾を呑んで伊那の天気予報を確認するのが日課になりました。職場のOutlookに表示される天気予報まで伊那・飯田にしていたため、間違って傘を持って出かけてしまったことがあったくらいです。

　しかし、そんな心配も杞憂に終わり、路面がまったく濡れていない状態で通過することができました。
　 峠の木曽側では高規格道路に取り付くランプのような道を通っていくことになり、飛騨方向へまだ見ぬ本線が伸びようとする野心を感じさせてくれます。
　 権兵衛峠道路の基幹となるのが、およそ4.5 kmの権兵衛トンネルです。木曽山脈を貫いて作られたこのトンネルは、木曽と伊那を最短で繋ぎ、通年走行を可能にしたとてもありがたい存在です。

　峠を抜けて最初の集落に、目当ての鉄塔が立っていました。

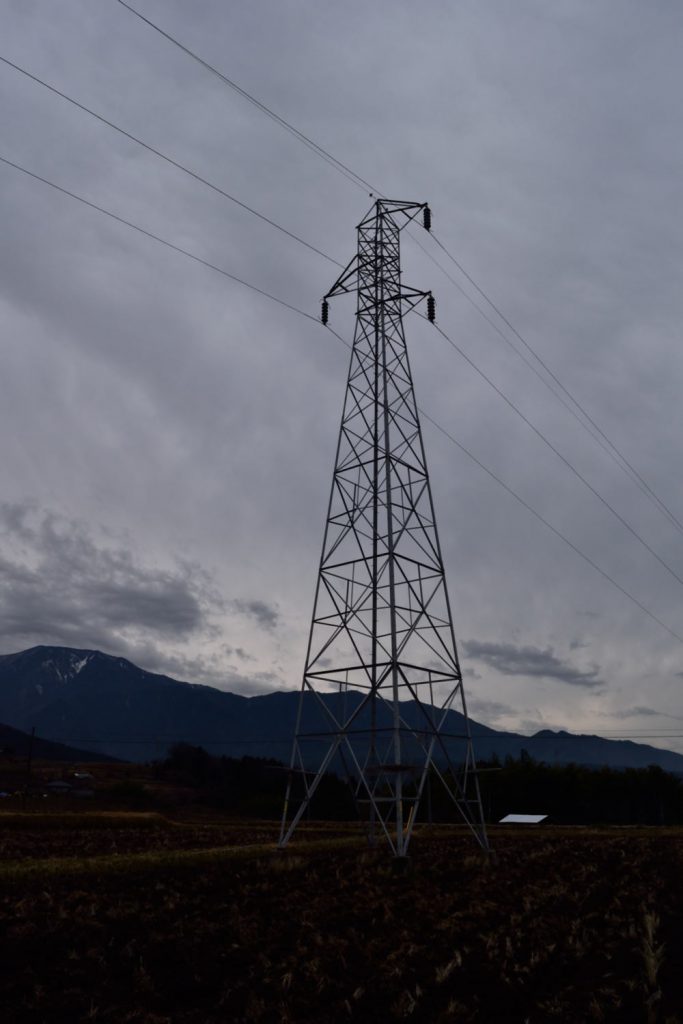

関西電力 須原松島線(寝覚) No. 94鉄塔です。上段から下段に向けて腕が長くなる、独特な形をしています。

　ここは山岳地帯ですから、着雪・着氷と風により送電線が上下に揺れたときに、相間で電線が接触するのを防ぐための設計でしょう。主材から腕に斜めに補強が入った、裾広がりの安定感があるシルエットです。この日は朝から曇りでしたが、3時過ぎからは太陽が顔を出して、青空が見えるようになりました。振り返った位置にあるNo.95鉄塔は、青空を背景に風雪に耐えてきた凛とした立ち姿を撮ることができました。

次回はいよいよ天竜川の発電所を紹介する予定です。「電力王」が最後に携わった場所からスタートです。

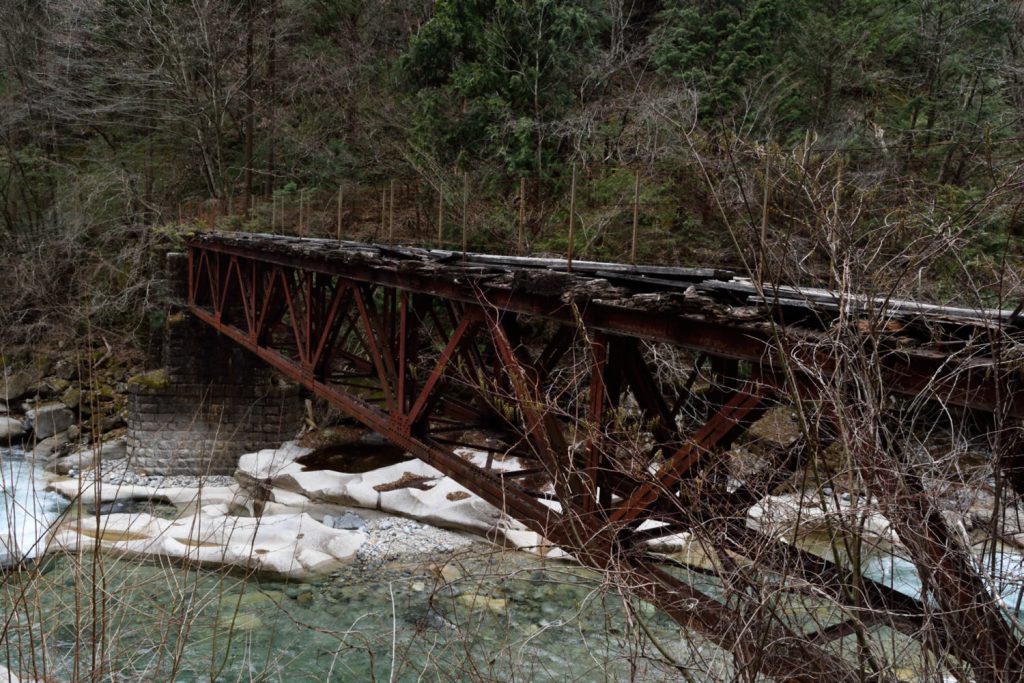

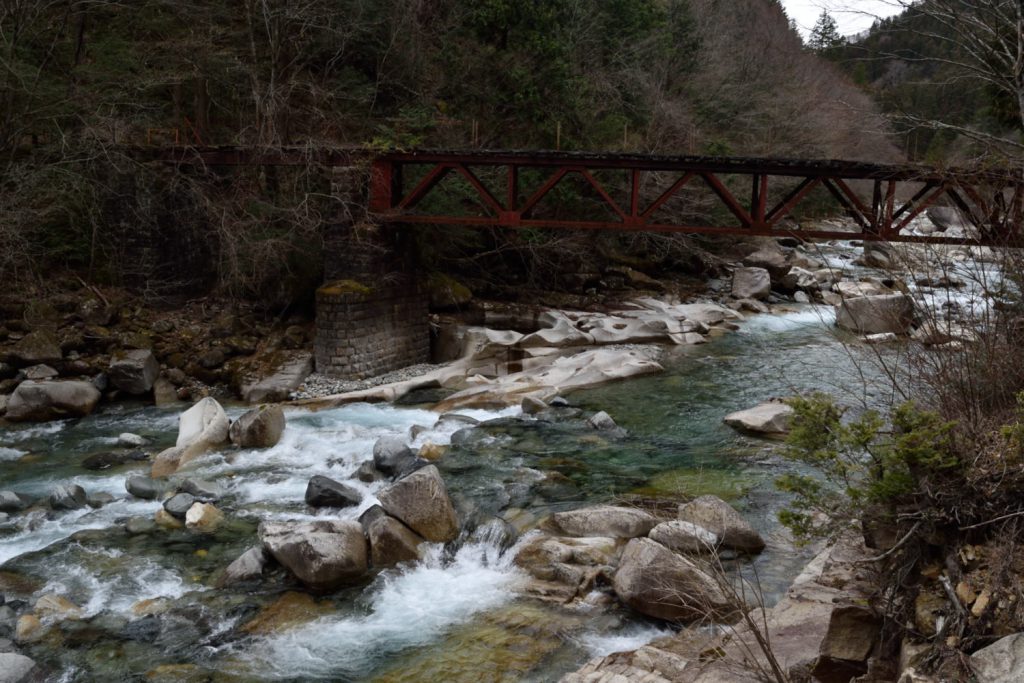

　南木曽岳から降りてきてお昼を食べたあとは、森林鉄道の跡が残る林道へ向かいました。見てきたのは阿寺渓谷に沿った阿寺森林鉄道の鉄橋です。国道19号から木曽川を渡って支流の阿寺川へ向かうときつい上りが続きますが、森林鉄道の橋から先は林道が林鉄敷を再利用しているため、一気に勾配がゆるくなるという面白い林道を走ってきました。

　ここで閑話休題。発電所とは直接関係ありませんが、木曽川の歴史を語るにあたり外せないのが林業です。
　木曽川沿いは御料林もある材木の産地として有名でした。そして、この木材を搬出する方法として、明治時代までは木曽川支流に直接流すという豪快な方法を取っていました。流した材木は本流で八百津町まで下り、そこで筏を組まれて更に下流へ輸送されるのです。この方法を「川狩り」と呼んでいましたが、洪水が来ると失なってしまう木材が多く、なにより急増する需要を賄えないとのことで、森林鉄道から中央本線につなげて出荷する方式に切り替えました。

　この輸送方法の転換により、木曽川本流をせき止める大井ダムの建設が可能になりました。おや、発電所と関係がありましたね。一見関係のないように思える産業が思わぬところで結びつき、我々の生活を支えてくれていることに思い至ります。

　本流とちがって大変澄んだ水が流れていて、寒い季節でなければ飛び込みたくなるような場所です。しかし、ここも増水時にはその本性を表すようで、田石と言われる急流の中で回転した石が川床に丸い穴をあけたところが残っており、流れの凄まじさを主張しているようでした。その光景は私に岩手県の厳美渓を思い起こさせ、少し懐かしい気持ちになりました。

今回は送電鉄塔がメインだったので廃線跡には踏み込みませんでしたが、木曽路にはあちこち森林鉄道の遺構が残っているので、今度はそちらを主題にした旅もしてみたいなと思っています。

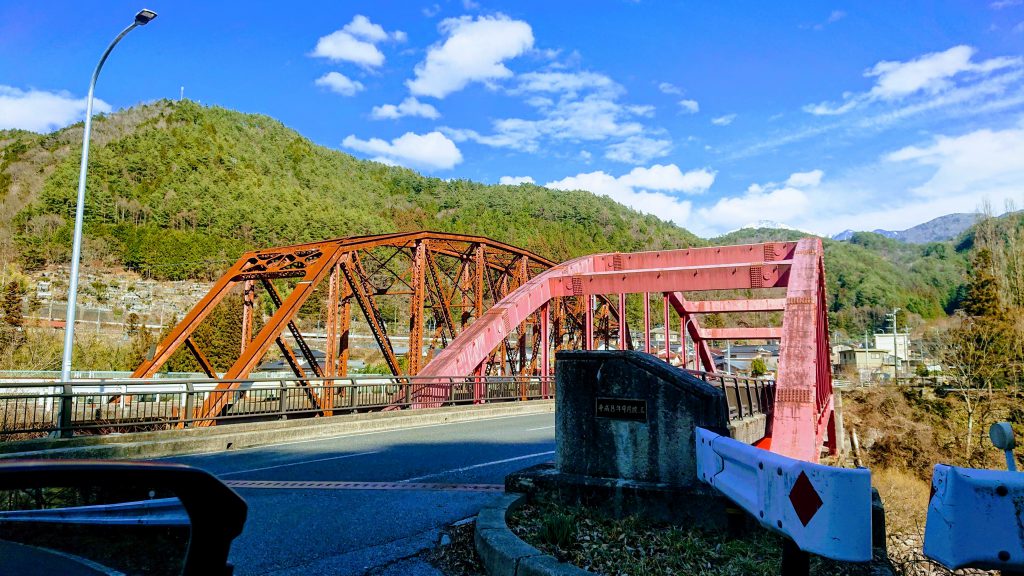

　賤母線の原型鉄塔を撮影した我々は、岐阜県を後にし長野県に向かいます。そして、JR中央本線 南木曽駅のすぐ近くに架かる桃介橋でクルマを止めました。
　この橋を作った目的は、大同電力読書(よみかき)発電所建設のために、工事用軌道で駅と作業現場を結ぶことでした。現在は遊歩道として、自由に渡ることができます。

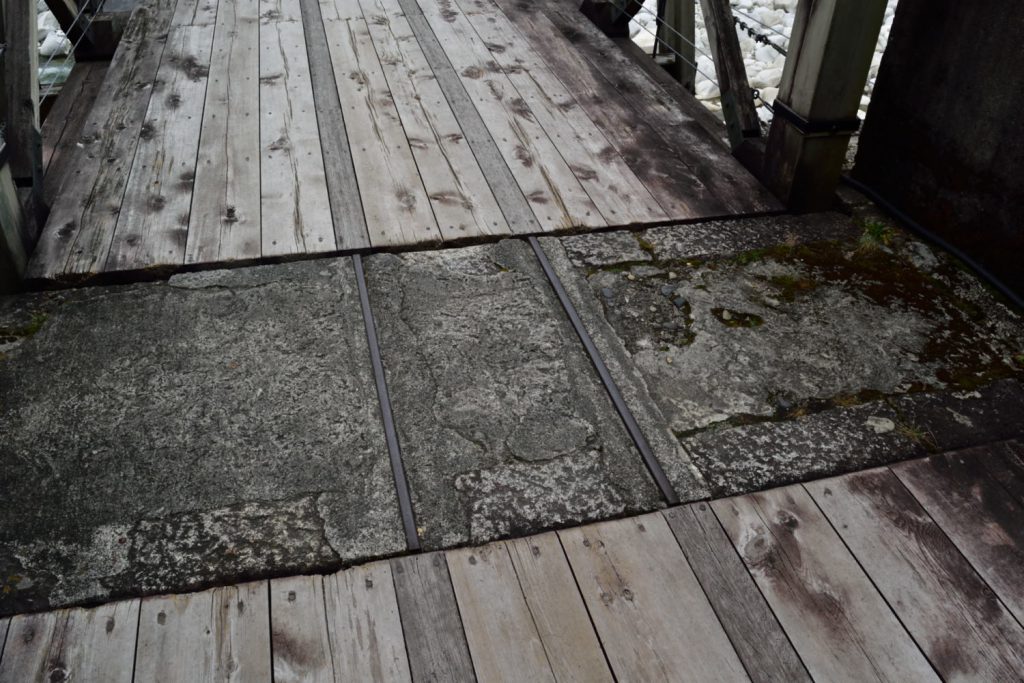

　以前に訪問したことがあるのですが、工事用軌道のレールが残っていることに気づきませんでした。今回は橋脚に残ったレールの跡をしっかり撮影することができました。現在は吊っている桁が木製ですが、工事用軌道のあった当初は鉄製の桁だったようです。

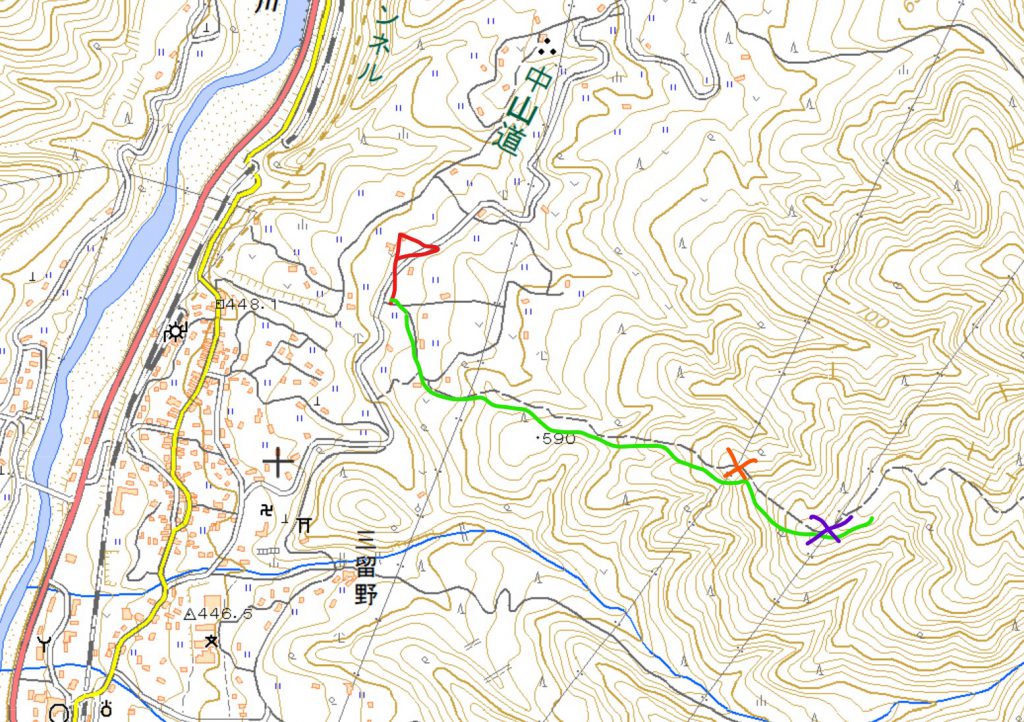

　 桃介橋を見学したあとは、いよいよ南木曽岳へ登山です。と言っても目指すのは登頂ではなく、途中にある送電鉄塔を撮影することが真の目的です。下に地理院地図へ加筆したものを記します。

　地図中に示した第一鉄塔(オレンジ)と第二鉄塔(紫)は、登山者が便宜的につけた名称です。このうち第二鉄塔が大正時代に作られた木曽幹線の原型であり、しかもここだけ回線ごとに鉄塔が建っているという珍しい構造をしています。今回の旅の最大目標と言っても過言ではありません。

　ちゃんと登山届を入り口に提出したあとは、いよいよ登山道に向かいます。新しく砂防ダムを作ったところまでは比較的歩きやすかったのですが、そこから先は急激な上りと足元を埋め尽くした落ち葉の斜面にかなり苦労させられました。第一鉄塔と呼ばれる送電鉄塔に着くまでに、等高線を直角に横切るような道が続きます。同行者が息も絶え絶えになりながら、鉄塔に到着しました。

　次の第二鉄塔までも距離は短いですが強烈な上りが続き、またもや小休止を挟みながら牛歩の速度で登りきりました。

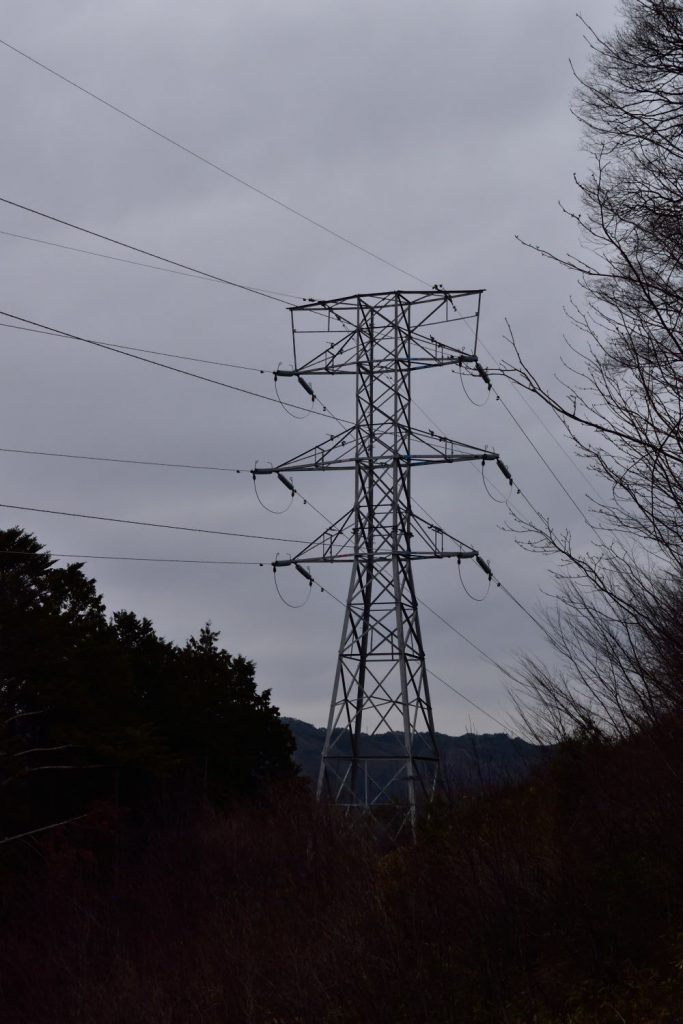

　そこで我々を待っていたのは、大正時代に作られた、大阪電灯株式会社をルーツとする関西電力木曽幹線の須原甲乙35鉄塔です。前後の区間が大きく谷を通過するからかもしれませんが、この区間は1回線ごとの鉄塔となっています。

　まず足元を見遣ると、もとは円盤状だったと思われる茶色の破片を見つけました。これは明らかに碍子ですね。よく見ると釉薬の一部が溶けていて、そこからフラクタル構造の紋様が浮かび上がっていました。おそらく落雷を受けて割れてしまったものでは、と考えています。

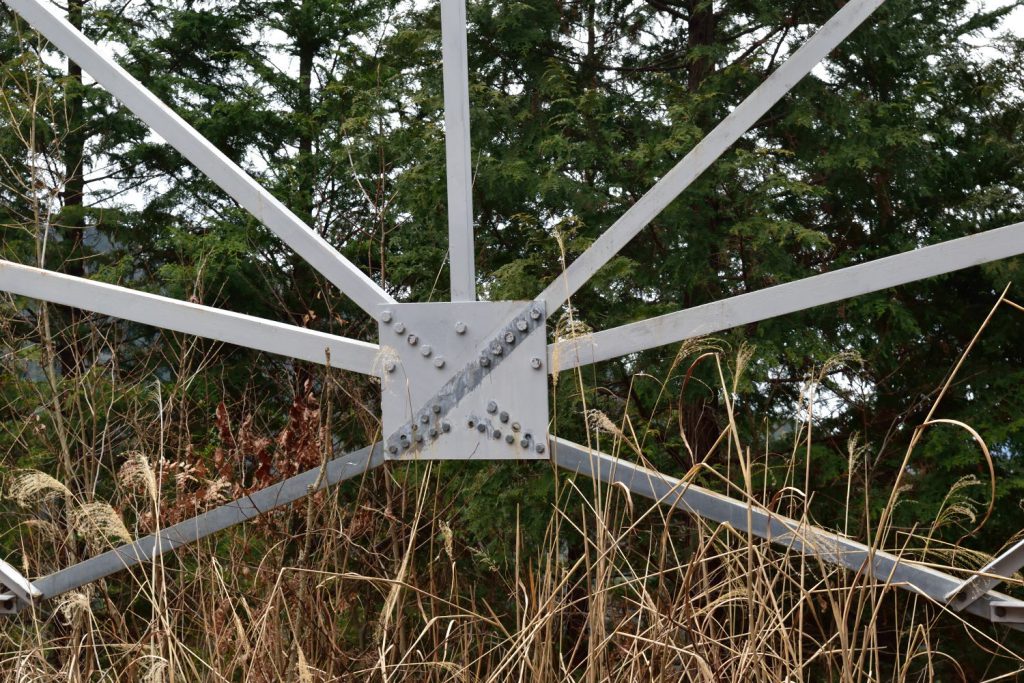

そして次に興奮したのが、主材に陽刻された”U.S.A CARNEGIE”の文字列でした。およそ100年前に作られた鋼材が、適切な保守管理を受けて今なお現役を続けている姿に強い感銘を受けました。

足元をよく見てみると、斜めの補強材だけ亜鉛メッキの近代的なもになっています。近くのプレートにはボルトを外した穴が残っており、おそらく昔の構造材を取り外して改修を行ったと見受けられます。

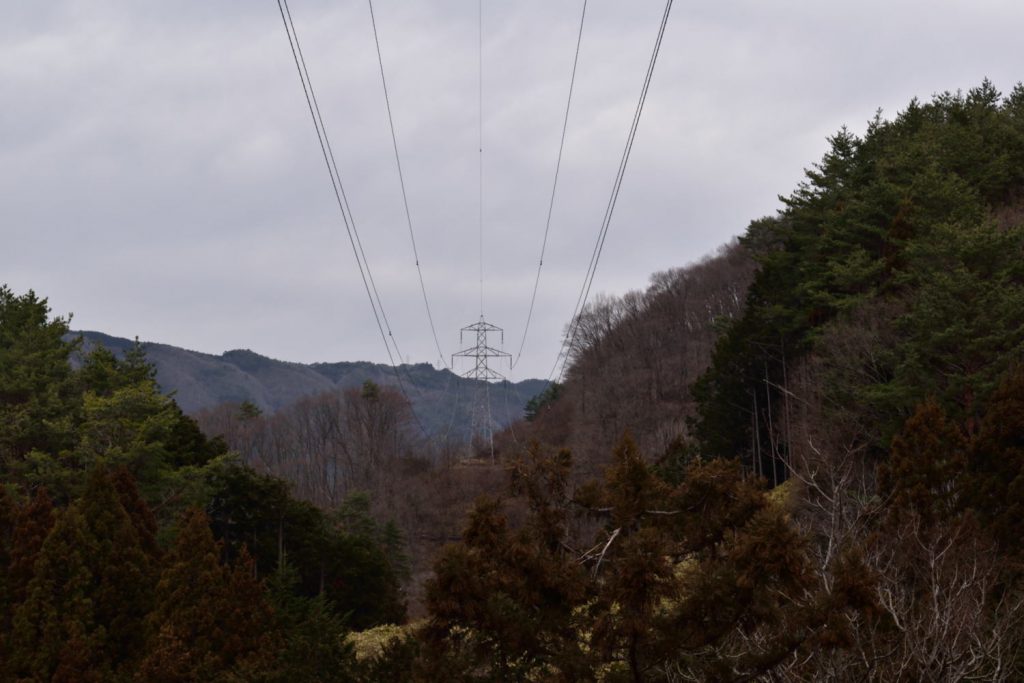

　一つ上流の尾根には、大阪送電線の原型鉄塔が立っていました。登山道の部分だけ二回線に分けているのは、その下流側で急峻な谷を登り降りするからだと考えています。

　登山SNSでは30分弱と紹介されていた行程を1時間ちょっとかけて登ってきましたが、帰りは行きの辛さが嘘のように、快調なペースで降りてきました。そして正味2時間におよぶ登山は、登頂することなく目的を達成して終了しました。二人して運動不足を痛感していましたが、一仕事を終えた清々しい顔をしていたと思います。

　今回の旅の同行者と合流した私が最初に向かったのは、恵那市にある関西電力木曽幹線の大井発電所への分岐構造物です。別れた送電線が向かう関電大井発電所は、我が国初の本格的な重力式コンクリートダムを用いた水力発電所で、建設当時は本邦屈指の出力を誇りました。現在でも最大3万2千kWを発電する能力を持ち、関西圏の消費を支えています。大井発電所近辺の区間は大阪電灯株式会社が建設しており、大正年間に建設されて御年100年を超えるかという構造物です。

　さて、上の写真には現役の施設にしては不自然な箇所があるのですが、見つけることはできましたか?

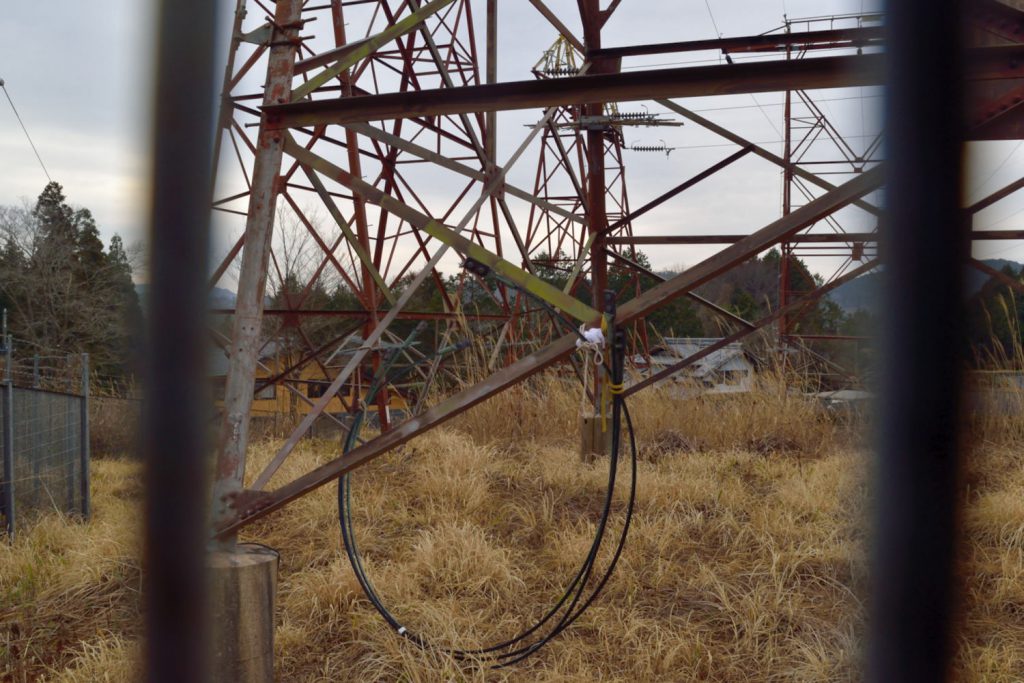

　同行者に言われるまで気づかなかったのですが、手前側のジャンパ線が取り外されていました。これがないと、写真の手前側に電気を送れません。
　まさか、この分岐設備が廃止されてしまうのではないか…と心配していた所、鉄塔の足元にジャンパ線が留められているのを見つけました。

　注意深く接続部分が地面につかないようになっていたので、もう一度つけ直すことを考えているのではないか、と話しながら次の場所に移動しました。

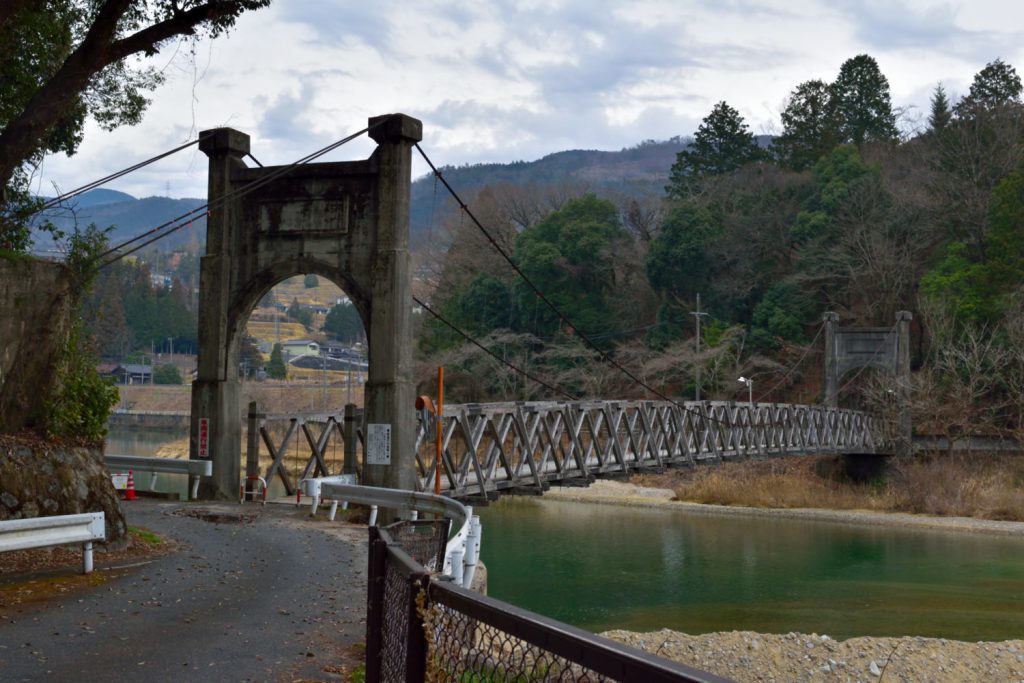

　途中落合ダムの脇の鉄塔が建て替えられてしまい気落ちしたものの、近くにダム建設時のものと思われる吊橋をみつけて興奮したりと、順調に旅程を消化していきます。

　そして、賤母発電所に向かう賤母線の原型鉄塔を撮影していたときに、外されたジャンパ線の謎が解けました。

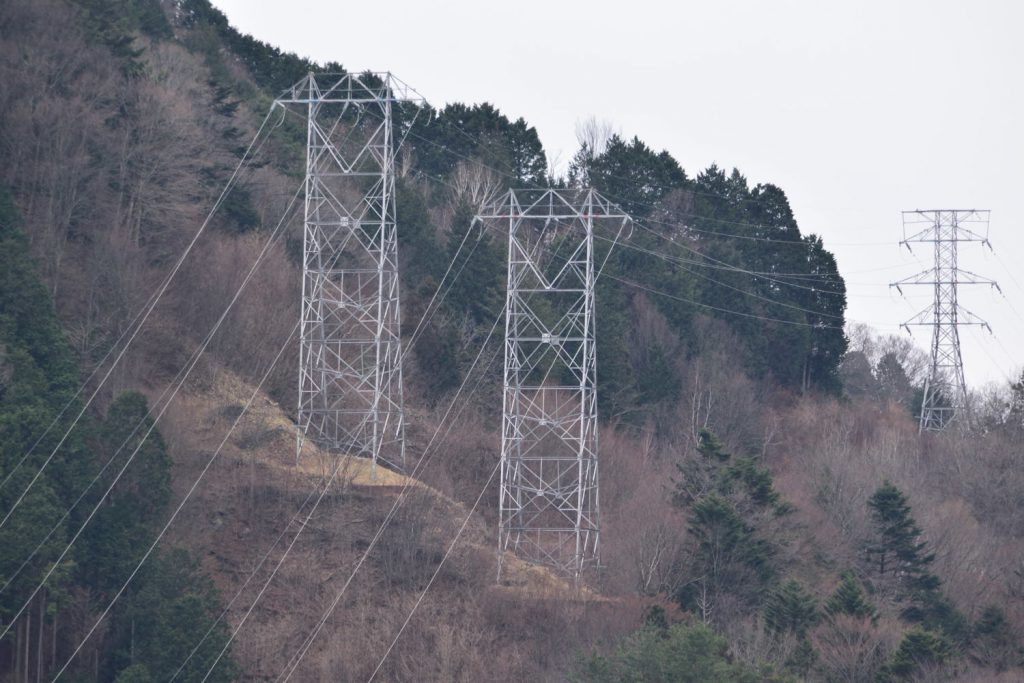

　遠くの山肌に林立する送電鉄塔を何気なく撮ったところ、その日の夜に画像を確認していた同行者が、建て替え作業をしている木曽幹線の鉄塔を見つけたのです。

　
　分岐構造物のジャンパ線が外されていたのは、この建て替え作業に際して電気を遮断するためだったんですね。
　大正時代から木曽の地に立つ鉄塔が建て替えられ、次の100年を担う鉄塔へ役目を譲る世代交代を見ることができました。

　寝覚発電所の記事から始まったこのシリーズですが、どんな場所を移動したのか知っていただくために、歴史的背景をかいつまんで紹介いたします。

　今回の舞台は長野県南西部、岐阜県と静岡県に接する地域です。ここには南北に糸魚川・静岡構造線(フォッサマグナ)が走り、その西側に木曽山脈が沿うように走っています。この山脈の西に流れるのが木曽川で、東に流れているのが天竜川です。

　これらの川は急峻な谷を下っていくため、「暴れ川」として名を馳せています。しかし、文明開化後はこの急流こそ電気を作るのに好都合であり、二つの河川は発展する都市を支える電源地帯として戦前から積極的に投資が行われてきました。

　この2つの河川の電源開発を主導したのが、大阪に本社を構えた大同電力株式会社です。社長である福沢桃介は「電力王」とも呼ばれ、前身の名古屋電灯株式会社の時代から木曽川を開発し、大正年間には現在の木曽川発電所群の大半を完成させました。その傍ら天竜川の開発にも名乗りを上げ、大久保・南方発電所の建設を指揮しています。
　福沢桃介が関わった発電所は、戦時中の日本発送電株式会社を経て九電力体制に移行する際に、木曽川の電源地帯は関西電力へ、天竜川の電源地帯は中部電力へ移管されました。中部電力の管内だった岐阜・長野の両県に関西電力の施設群があるのは、このような歴史的経緯があるからです。

　今回我々がたどった行程ですが、初日は恵那市の設備を筆頭に、桃介橋訪問、南木曽岳登山、権兵衛峠の連絡線、福沢桃介が建設に携わった最後の発電所である南向(みなかた)発電所等を見てきました。
　次の日は天竜川を下り、泰阜発電所・平岡発電所を訪問し兵越峠を抜け、静岡県の秋葉ダムや船明ダムを見て解散しました。

　次回は木曽川の電力を関西に送電するために大正時代に建設され、今なお現役の鉄塔を紹介したいと思います。

参考: 「木曽川開発の歴史」関西電力東海支社

https://www.kepco.co.jp/corporate/profile/community/tokai/kisogawa/kisogawa.html

　朝の冷え込みも緩み、春の足音が近づいてきました。

　そんな中、私は春分の日と土日を繋げて4連休を取得し、中部地方に住む同好の方と木曽・伊那路を電力設備目当てに訪問してきました。

　その中でも印象に残ったのは、景勝地・寝覚ノ床の近くに位置する関西電力寝覚発電所です。

　そもそもなぜ中部電力のテリトリーである長野県に関西電力の発電所があるかというと、木曽川の電源開発は太平洋戦争前に関電の前身の一つである大同電力が行ったから、という歴史的経緯があります。

　さて、来歴に軽く触れた後は発電所を見ていきましょう。実はこの直前に、予定していたルートが崖崩れで通れなくなっていたので、逆方向から迂回してきました。

　モダンなコンクリート造りの建物からは、60Hzの音が響いてきます。生まれも育ちも50Hzな私には、遠くへ来たと実感できる音ですね。発電所裏手の変圧器から真上に伸ばされた電線は、屋上に直接引き留められた(!)碍子に接続され、送電線との開閉設備がある段丘崖上へ繋がっていきます。

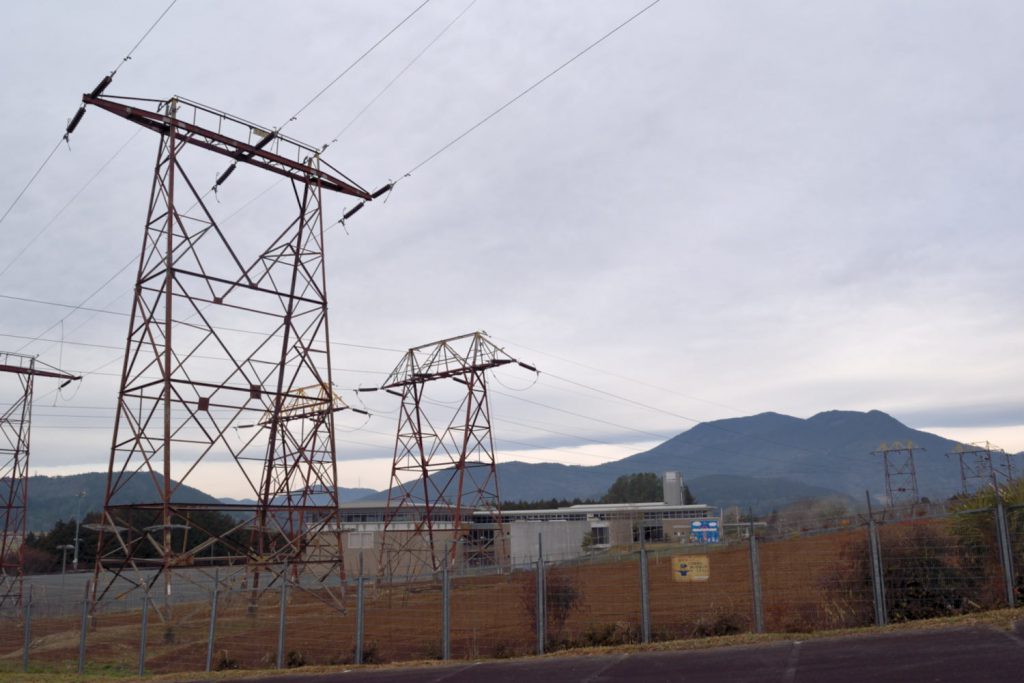

　その途中にあるのが、この発電所のスターと言っても過言ではない二連の1回線水平配列鉄塔です。言葉も不要の愛らしさ。足元の武骨な水圧鉄管とのコントラストも映えています。

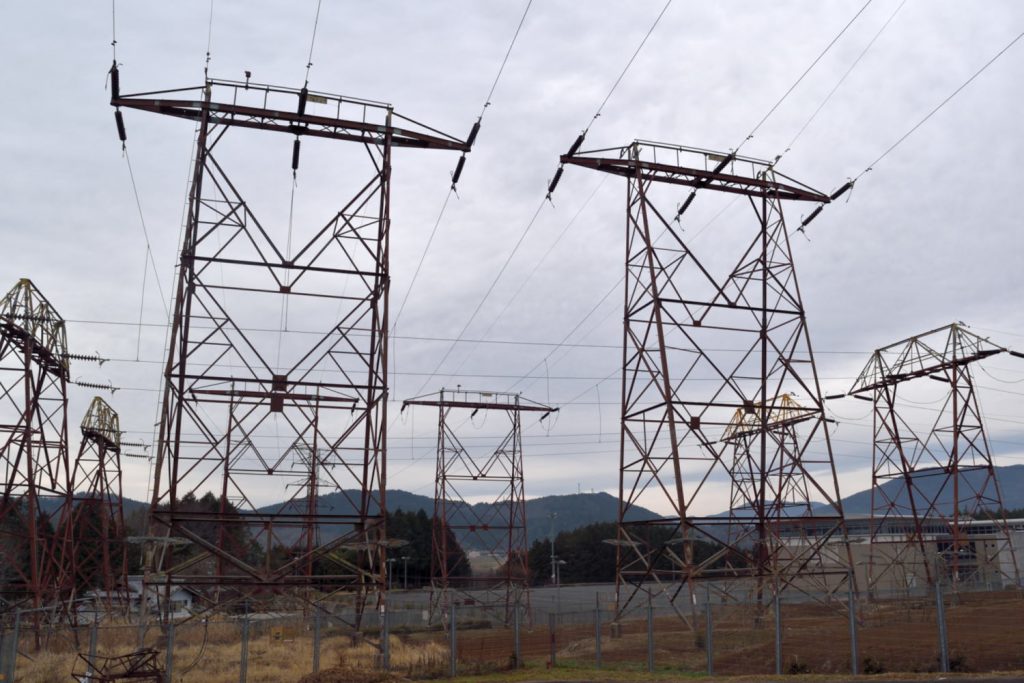

そして、その上には木曽谷の発電所群を連絡する送電線とのジャンクションがあります。こちらの変電所も、裏手からフェンス越しのアングルを狙えます。

　上から合流してくる連絡線も午後の斜光線に塔体を煌かせて、心なしか歓迎してくれているように見えました。

　この日と翌日にわたり、かなり濃い内容の行程を消化したので、「木曽・伊那路電力紀行」として、シリーズで紹介していきたいと思います。
